Componenti di Sistema

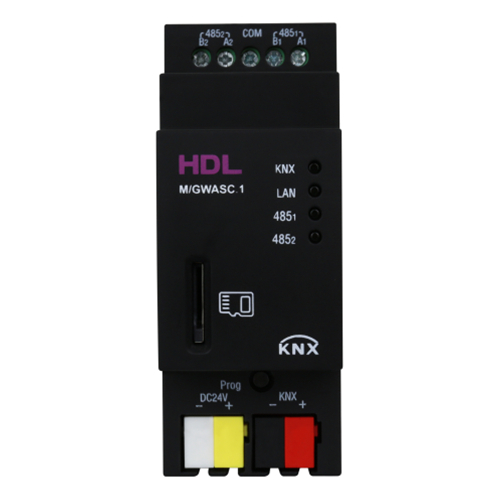

Gateway tra HDL Link e comunicazione KNX Bus, supporta protocollo http\TCP\UDP\mqtt, supporta KNX Assistance Software, KNX ETS, ON+. Supporta Cloud server e comunicazione intranet, accesso remoto, integrazione di scene, logica, sicurezza, orologio, aggiornamento automatico del server, backup dei dati, gestione dell'unità di prodotti di terze parti e altre funzioni, necessita di alimentazione ausiliaria 200 mA 24 V CC.

Interfaccia USB KNX, Montaggio su Guida DIN, con Connettore USB galvanicamente isolato dal Bus KNX che stabilisce una connessione dati bidirezionale tra PC e BUS KNX, Abilita indirizzamento, impostazione parametri, visualizzazione, protocollo e diagnostica dei dispositivi bus.

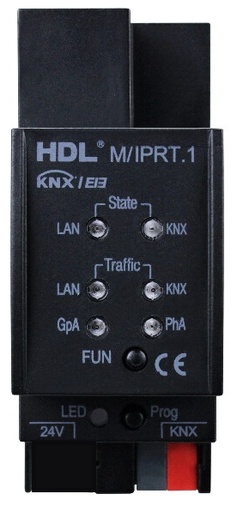

Router IP KNX, può essere utilizzato come accoppiatore di linea o backbone e fornisce una connessione dati tra la linea di rete/IP KNX superiore (linea principale o backbone) e la linea bus TP KNX inferiore (linea secondaria). Fornisce inoltre con il protocollo di tunneling un punto di connessione per ETS per consentire la messa in servizio e il monitoraggio.

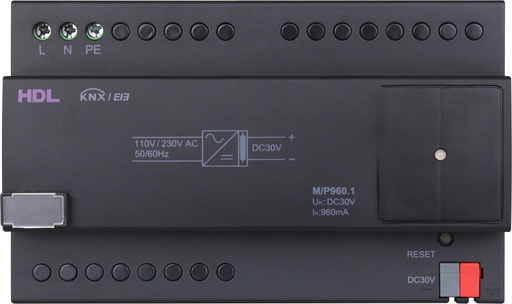

Il modulo di alimentazione da 960 mA, montaggio su guida DIN, entrambi 110/250 V CA, 50-60 Hz, può emettere una corrente massima di 960 mA al BUS EIB, protezione da sovraccarico e cortocircuito, con pulsante di ripristino.

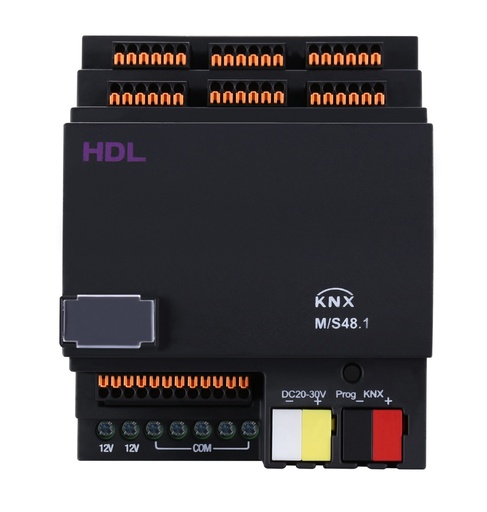

Modulo 48 input a contatto secco, utilizzabile come ingressi binari e uscite binarie. Ingresso binario: utilizzato per commutare, oscurare e controllare le tende,Uscita binaria: utilizzata per pilotare LED di segnalazione con controllo on/off o controllo percentuale, Funzione logica: AND, OR, NAND, NOR, XOR, Corrente ausiliaria: 10 mA/30 V CC

Modulo 48 input a contatto secco, utilizzabile come ingressi binari e uscite binarie. Ingresso binario: utilizzato per commutare, oscurare e controllare le tende,Uscita binaria: utilizzata per pilotare LED di segnalazione con controllo on/off o controllo percentuale, Funzione logica: AND, OR, NAND, NOR, XOR, Corrente ausiliaria: 10 mA/30 V CC

Modulo a 8 zone a contatto a secco, include 8 canali di ingresso a contatto a secco, in grado di controllare sensori e controller logici. Il modulo può anche controllare una vasta gamma di target come controller di regolazione della luminosità, controller di tende/tapparelle e controller di interruttori.

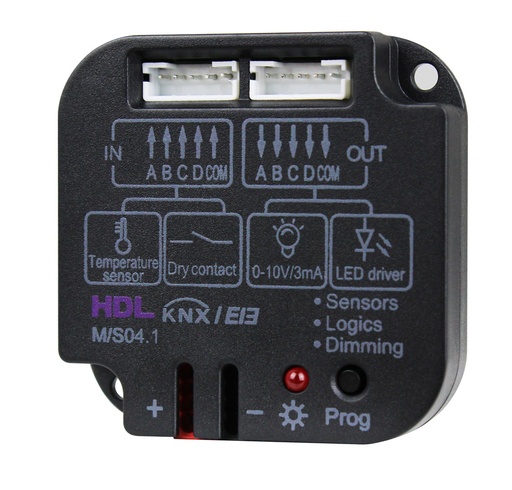

Modulo di contatto a secco a 4 zone, include 4 canali di ingresso a contatto a secco, accoppiati con un sensore di temperatura e 4 canali di uscita di regolazione della luminosità o forniscono un'indicazione dello stato del LED

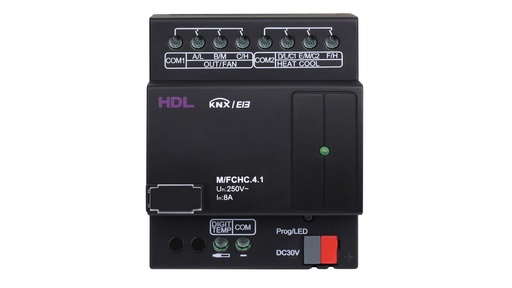

Attuatore FCHC, montaggio su guida Din, controllo HVAC, della ventola, del compressore e del riscaldamento a pavimento, può funzionare in combinazione con diversi pannelli. La funzione dei canali viene impostata tramite il software ETS. Supporta fino a 7 sensori di temperatura digitali.

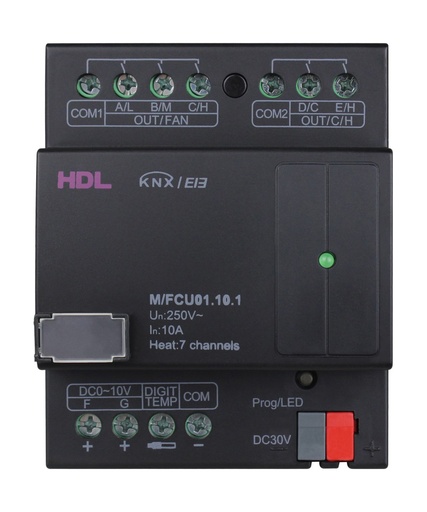

FCU e attuatore per riscaldamento a pavimento, montaggio su guida DIN, 5 canali per uscita relè e 2 canali per uscita CC 0-10 V. Controllo velocità della ventola alta-medio-bassa, controllo del raffreddamento e del riscaldamento se è selezionata la funzione FCU in ETS, ha il controllo del riscaldamento del pavimento 7CH se selezionato da ETS, supporta 7 sensori di temperatura digitali.

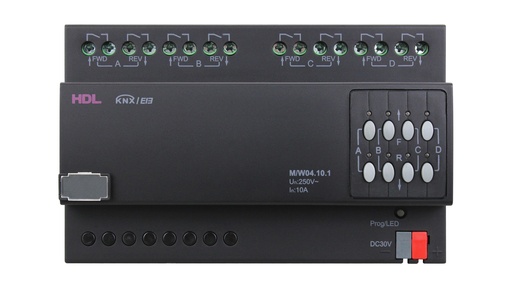

Modulo tenda 4CH 10 A: montaggio su guida DIN, 10A per canale, entrambi 110/250 V AC, 50-60 Hz, controllo del motore tramite la sua funzione relè.

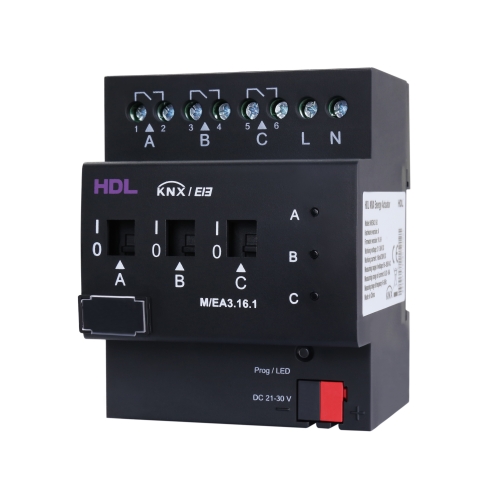

Modulo attuatore contatore di energia KNX, montato su guida Din, AC110V-240V, misuratore di potenza monofase 3CH, in grado di misurare energia attiva, corrente, tensione, frequenza, potenza attiva, potenza apparente di ciascun canale o tre canali associati. Possibilità di impostare i valori di soglia di corrente, tensione e potenza attiva di ciascun canale, supporta il controllo del relè 3CH 16A. Supportato dal software di gestione energia GraView.

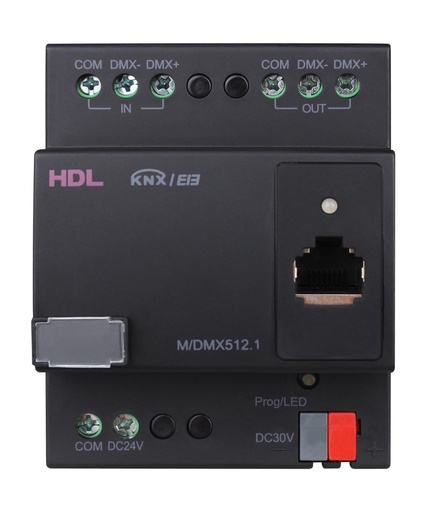

Modulo registratore DMX, montaggio su guida DIN, segnale di ingresso: DMX512, HDL NET DMX, ArtNet DMX, uscita singola: DMX512, HDL NET DMX, ArtNet DMX, questo modulo può essere utilizzato per dispositivi di controllo integrati nel protocollo DMX come LED cambia colore, teste mobili e la luce laser.

Dimmer Ballast 6CH 10 A, montaggio su guida DIN, 10 A per canale, entrambi 110/250 V AC, 50-60 Hz. I tipi di controllo includono sia l'ingresso che l'uscita, quindi è possibile collegare un ballast di tipo ad assorbimento e uscita a questo modulo.

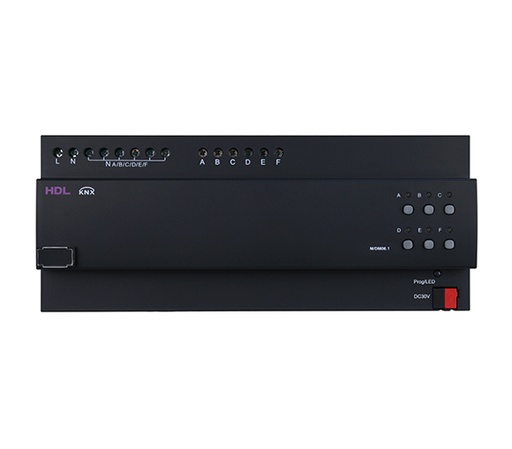

Dimmer 6CH 1.5 A Trailing Edge, montaggio su guida DIN, 1.5 A per canale e totalmente 9 A, entrambi 110/220 V AC, 50-60 Hz, Indicatore di stato a LED e pulsante di bypass per ciascuna uscita. I canali paralleli possono formare un'uscita di corrente elevata.

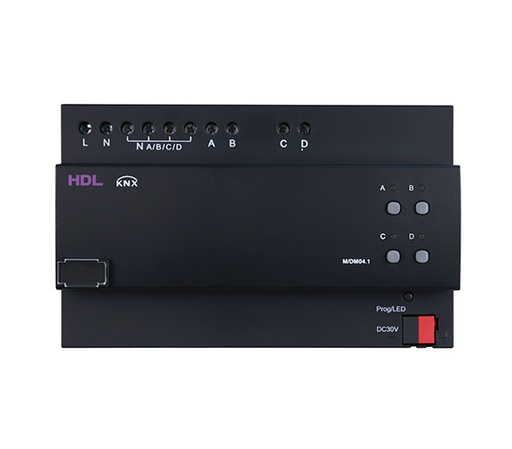

Dimmer 4CH 1.5 A Trailing Edge, montaggio su guida DIN, 1.5 A per canale e totalmente 6 A, entrambi 110/220 V AC, 50-60 Hz, Indicatore di stato a LED e pulsante di bypass per ciascuna uscita. I canali paralleli possono formare un'uscita di corrente elevata.

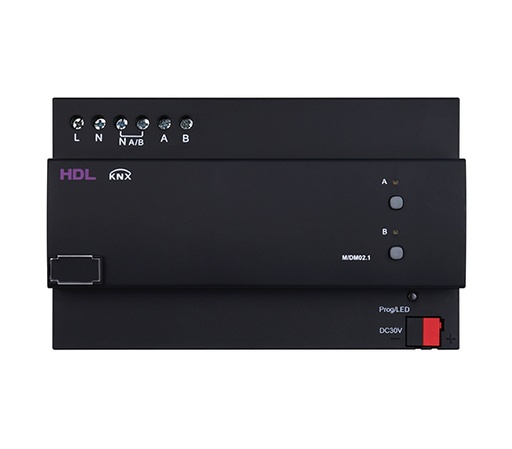

Attuatore dimmerabile Trailing Edge 2CH 3 A, montaggio su guida DIN (8 moduli), 3 A per canale (6 A Totali), entrambi 110/220 V CA, 50-60 Hz, indicatore di stato LED e pulsante di bypass per ciascuna uscita, collegando i canali parallelamente possono formare un'uscita di corrente elevata. Dimensioni (LxAxP): 144x90x60 mm. Peso: 0,4 kg.

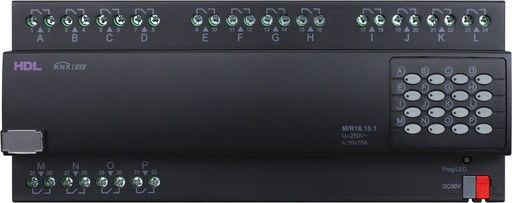

Attuatore interruttore ad alta potenza 16CH 10A, montaggio su guida DIN, 16A per canale, entrambi 110/250 V AC, 50-60 Hz, uso interno di relè magnetico ad alta corrente da 16 A.

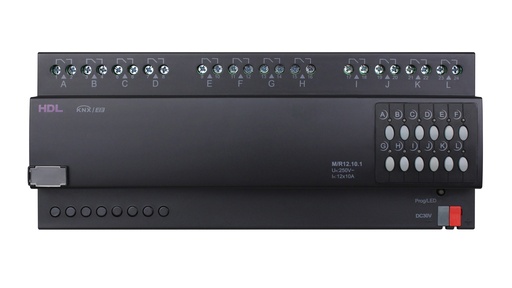

Attuatore interruttore ad alta potenza 12CH 10A, montaggio su guida DIN, 16A per canale, entrambi 110/250 V AC, 50-60 Hz, uso interno di relè magnetico ad alta corrente da 16 A.

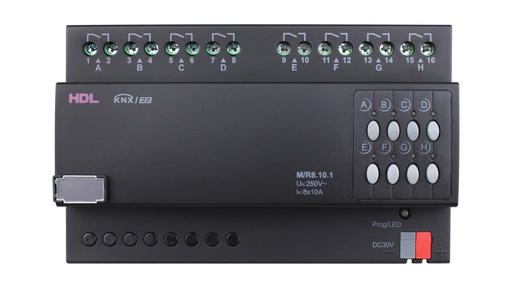

Attuatore interruttore ad alta potenza 8CH 10A, montaggio su guida DIN, 16A per canale, entrambi 110/250 V AC, 50-60 Hz, uso interno di relè magnetico ad alta corrente da 16 A.
